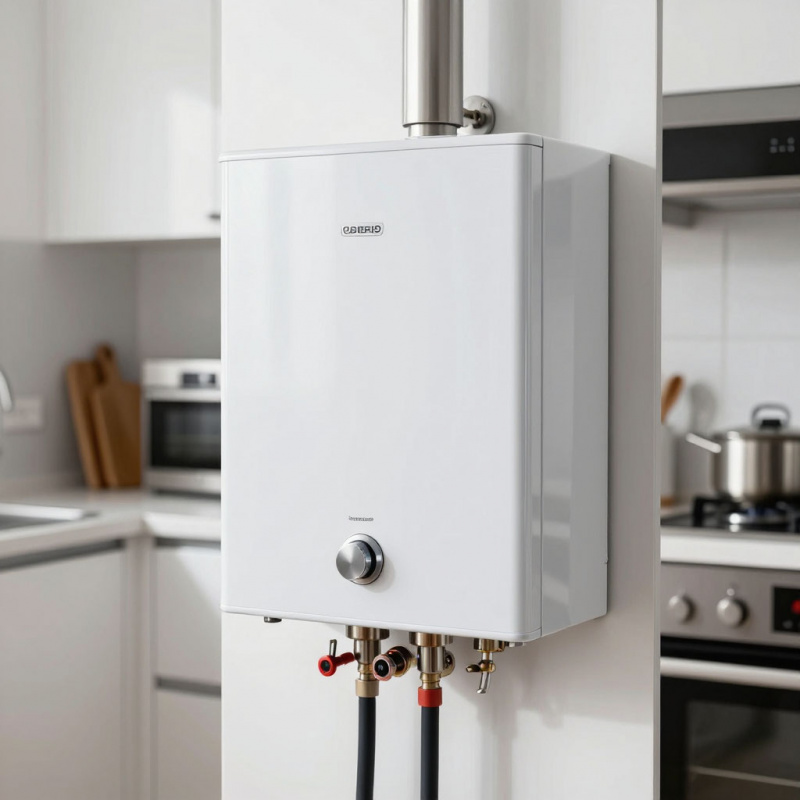

Газовые водонагреватели давно заняли устойчивое место среди наиболее эффективных и экономичных способов организации горячего водоснабжения в домах с подключением к природному газу. Они не только обеспечивают стабильный поток горячей воды в нужном объеме, но и работают практически независимо от внешних условий – скачков электричества, отключений горячей воды или перегрузки центральных систем.
Несмотря на то, что конструкция современных колонок кажется простой, внутри расположен сложный механизм, где взаимодействуют газовые компоненты, гидравлическая часть и электронная система. От точности и согласованности их работы зависит эффективность нагрева, комфорт использования и безопасность.
Чтобы разобраться, почему современные газовые водонагреватели настолько надежны, разберем устройство каждого узла и полностью проследим цикл работы прибора.
Основные узлы газового водонагревателя
Конструкция любой газовой колонки формируется вокруг трех ключевых систем:
- газовая часть, обеспечивающая подачу топлива и поддержание пламени;
- водный узел, отвечающий за проток воды и запуск нагревателя;
- электронная система, которая управляет процессами и обеспечивает безопасность.
Каждая из этих подсистем включает десятки элементов – от клапанов и датчиков до мембран и теплообменников. Рассмотрим каждую подробно.
Газовая часть: механизм подачи и контроля топлива
Газовая система – это энергетический центр газового водонагревателя. Именно здесь происходит сжигание топлива, формирование пламени и регулировка его мощности. В бытовых колонках используется природный газ, иногда – сжиженный баллонный (при наличии соответствующих форсунок).
Ключевые элементы газовой части:
- газовая горелка – формирует пламя и распределяет газ;
- регулятор подачи газа – позволяет менять интенсивность горения;
- механический газовый клапан, связанный с водным узлом;
- электромагнитный клапан, который открывает и перекрывает газ;
- газоотводящий короб, выводящий продукты горения по каналу дымохода.
Роль газовой горелки
Современные газовые горелки имеют многосекционную конструкцию, что обеспечивает равномерное распределение пламени по площади теплообменника. Это снижает тепловую нагрузку на металл и делает нагрев более равномерным. Конструкция горелки рассчитана так, чтобы поддерживать стабильное горение даже при небольших колебаниях давления газа.
Механический газовый клапан – защита на уровне механики
Этот клапан срабатывает только при наличии протока воды, что делает колонку безопасной даже в случае полного отключения электроники. Это классическая механическая защита: нет воды – нет газа.
Электромагнитный клапан – электронный контроль
Второй важнейший элемент – электромагнитный клапан. Он открывается и закрывается по командам электронного блока. В случае аварии (исчезновения пламени, отсутствия тяги, перегрева) он полностью перекрывает подачу газа.
Этот механизм позволяет мгновенно реагировать на любые нештатные ситуации.
Водный узел: основной триггер включения и регулятор протока
Водный узел играет важнейшую роль: именно он определяет, когда колонка должна включиться и когда – выключиться. Основной элемент – мембранный редуктор, который работает полностью автономно, без электричества.
Основные компоненты водного узла:
- латунный корпус с каналами для воды;
- мембранный редуктор, состоящий из двух камер;
- шток, соединяющий водный узел с механическим газовым клапаном;
- трубка Вентури, создающая перепад давления;
- обходной канал (в большинстве моделей), обеспечивающий минимальный поток;
- предохранительный клапан, защищающий от избыточного давления;
- теплообменник, в котором вода нагревается.
Как работает мембранная система
В закрытом состоянии давление в обеих камерах редуктора одинаково.
После открытия крана вода проходит через трубку Вентури: ее скорость повышается, а давление падает. Эта разница давлений приводит к изгибу мембраны – она давит на шток, который открывает механический газовый клапан.
Таким образом, работа колонки напрямую привязана к наличию протока. Это полностью исключает случайную подачу газа.
Предохранительный клапан
При чрезмерном давлении в системе (например, при засоре трубы или закрытых вентилях после теплообменника) предохранительный клапан автоматически сбросит лишнюю воду, защищая от повреждения теплообменника.
Электронная система: интеллектуальное управление и безопасность
Современные газовые водонагреватели оснащаются автоматическими блоками управления, которые делают эксплуатацию максимально удобной и безопасной.
Большинство бытовых моделей питаются от батареек формата D (LR20), что позволяет использовать колонку даже в местах без электросети. Однако на рынке представлены и модели с сетевым питанием, гидрогенераторами или пьезорозжигом.
Основные функции электронного блока
Блок управления:
- контролирует подачу газа;
- управляет электромагнитным клапаном;
- отвечает за автоматический розжиг;
- фиксирует наличие пламени по ионизационному сигналу;
- реагирует на перегрев;
- отключает устройство при отсутствии тяги;
- предотвращает подачу газа при неисправностях.
Это основной элемент безопасности и автоматизации.
Ионизационный контроль
Электрод ионизации не «измеряет сопротивление», как иногда упрощенно говорят, а фиксирует микроскопический ионизационный ток, который проходит через пламя. Если ток исчезает, считается, что пламя погасло – подача газа прекращается мгновенно.
Система розжига
Один или два электрода создают высоковольтную искру, поджигая газ. Пьезорозжиг теперь встречается реже – его заменили электронные схемы.
Системы безопасности: как колонка защищает пользователя
В газовых водонагревателях предусмотрено несколько уровней защиты, работающих автоматически.
Контроль пламени
Если пламя погасло, устройство прекращает подачу газа. Это ключевой элемент безопасности.
Контроль тяги
Датчик тяги – обычно термореле – находится в зоне газоотвода.
При обратной тяге или забитом дымоходе горячие газы нагревают датчик, он размыкает цепь, и колонка отключается.
Защита от перегрева
Термодатчик на выходе из теплообменника контролирует температуру воды. Если она достигает критичного значения, колонка отключается.
В большинстве моделей датчики самовозвратные, но встречаются и одноразовые термопредохранители.
Принцип работы газового водонагревателя
Работа газовой колонки – это четкая последовательность, где каждый элемент выполняет свою роль.
- Ожидание
Кран закрыт → давления равны → мембрана не движется → газ перекрыт.
- Открытие крана
Появляется проток воды → давление падает в трубке Вентури → мембрана прогибается → шток открывает механический газовый клапан → микропереключатель дает сигнал электронному блоку.
- Розжиг
Блок управления открывает электромагнитный клапан → электроды создают искру → газ загорается → ионизационный датчик фиксирует пламя.
- Нагрев воды
Пламя прогревает теплообменник → вода быстро нагревается → температура отображается на дисплее.
- Отключение
Кран закрывается → проток исчезает → мембрана возвращается → механический клапан закрывается → пламя гаснет → газ перекрывается полностью.
Почему конструкция практически не изменилась
Основная гидравлика – мембрана, шток, трубка Вентури – настолько надежна, что остается востребованной десятилетиями.
Развивается электроника:
- точнее регулирует газ;
- обеспечивает мягкий розжиг;
- значительно повышает безопасность;
- делает эксплуатацию удобнее.
В итоге современная колонка сочетает проверенную временем базовую конструкцию и актуальные технологии.
